步态分析实验室

一、什么是步态分析？

步态分析(gait analysis)是对人体行走的系统研究。是通过经验丰富的观察者的眼睛和大脑，及测量身体运动、生物力学和肌肉活动的仪器，对人类步行进行系统性的研究。对于因各种情况影响行走的个体，步态分析可用于详细的诊断和制定最佳治疗方案。并且对于运动系统有关疾病的治疗管理，步态分析通常也很有帮助。


二、步态分析有什么用？

No.1   评估个体是否存在异常步态，以及步态异常的性质和程度。

Richard W.Baker在他所著的步态分析手册中写道：我一直认为如果我们可以明白为什么病人会用那样的方式走路，我们就能够帮助他们走得更好。而要理解他们是怎么走路的，反过来，要先理解我们自己在没有神经肌肉骨骼损伤的情况下是怎么走路的。无论我们认不认为他人走路是否有问题，都必须建立在测量的基础上。


No.2   分析异常步态原因，并为矫正异常步态、制定治疗方案、配备何种辅具提供一定的依据


注：测试时需脱下裤子，请穿好内裤


No.3   评定病程的发展，及手术或康复等其它治疗干预的结果。

在《The Identification and Treatment of Gait Problems in Cerebral Palsy》(脑瘫步态问题的识别与治疗)一书中，作者指出步态分析可以提供个体走路或跑步时的“时间片段”(snapshot in time)，这些片段对于治疗前后，或治疗的不同阶段的对比有非常大的帮助(extremely useful)。例如，在患有肌营养不良的儿童中，可以通过当前的数据与同一个孩子在更早时间点的数据进行比较来评估病情的进展；或者对于痉挛性双瘫的脑瘫患儿，手术干预的结果可以通过比较术前和术后一两年的数据来评估。


No.4   比较不同辅具、支具、矫形器、助行器对步态的影响。

哪些人可以做（适应症）

所有因疾病或者外伤导致的行走障碍或者步态异常的患者


哪些人不能做（禁忌症）

1、患有严重心肺疾病者

2、下肢骨折、伤口未愈合者

3、检查无法配合者（精神异常或年龄过小）

4、不可独立行走者


测试要求：

1、可独立行走（包括使用辅具或助行器）

2、检查时需提供身高及体重


三、科室设备


设备一

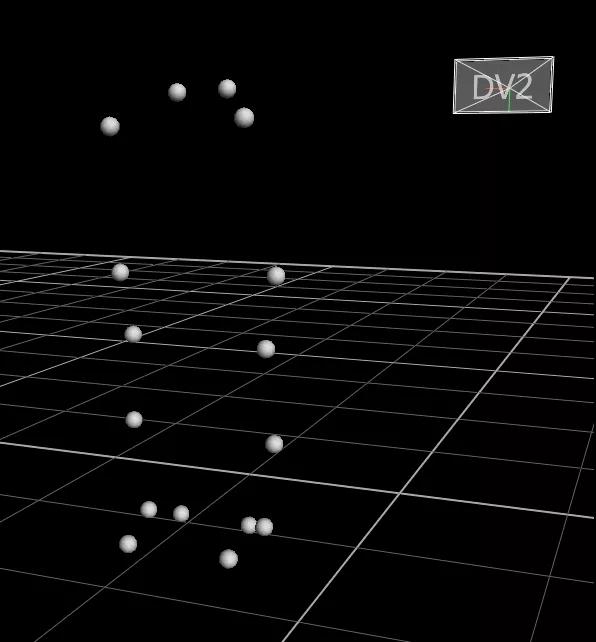

构建静态模型


-英国Vicon红外三维运动分析系统-

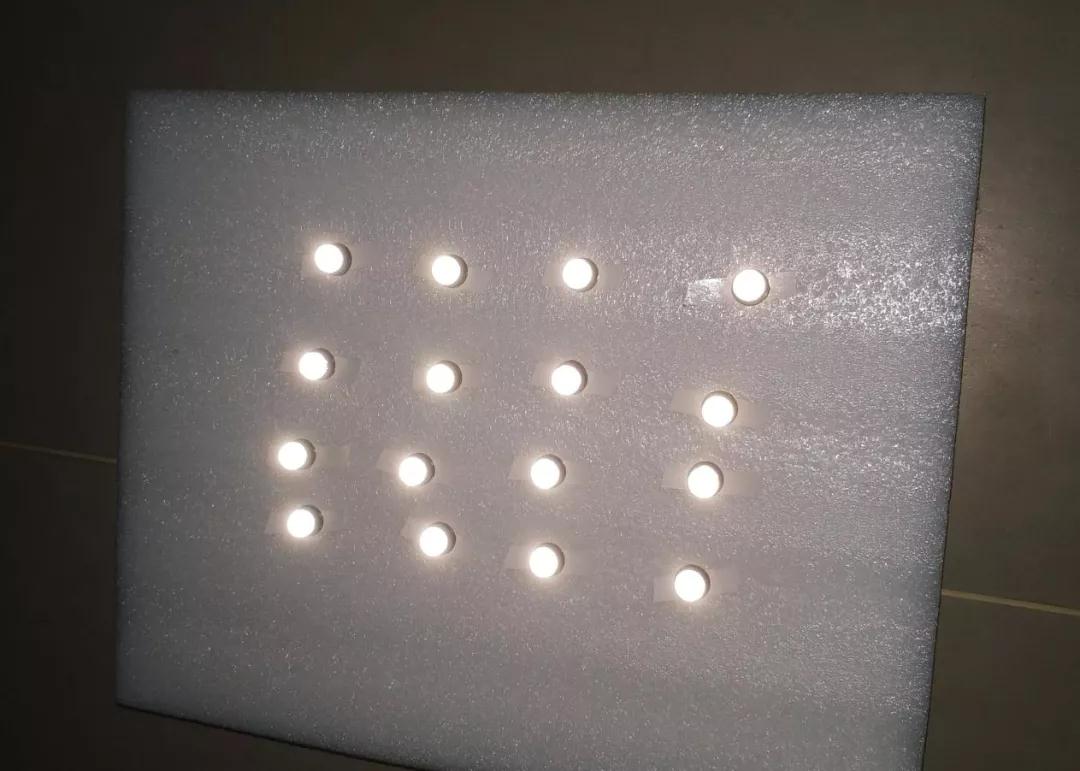

利用红外高速摄像机捕捉被动发光标记点，构建三维数据的运动采集分析系统。


特点

* 高分辨率、高速红外摄像机

* 其CMOS传感器为Vicon厂家自主研发

* 内置加速度、温度传感器

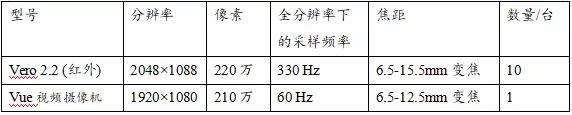

* 不同的像素、采集频率，充分满足不同的研究需求

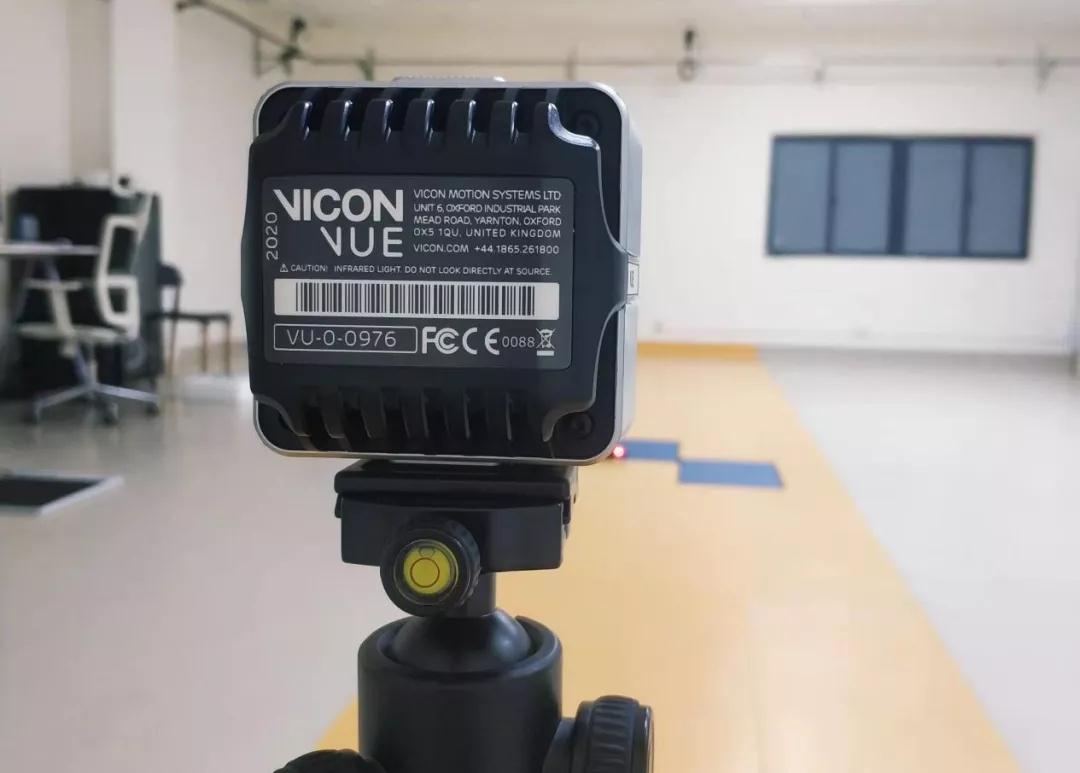

* VUE视频相机，可实现三维红外数据与视频数据的叠加

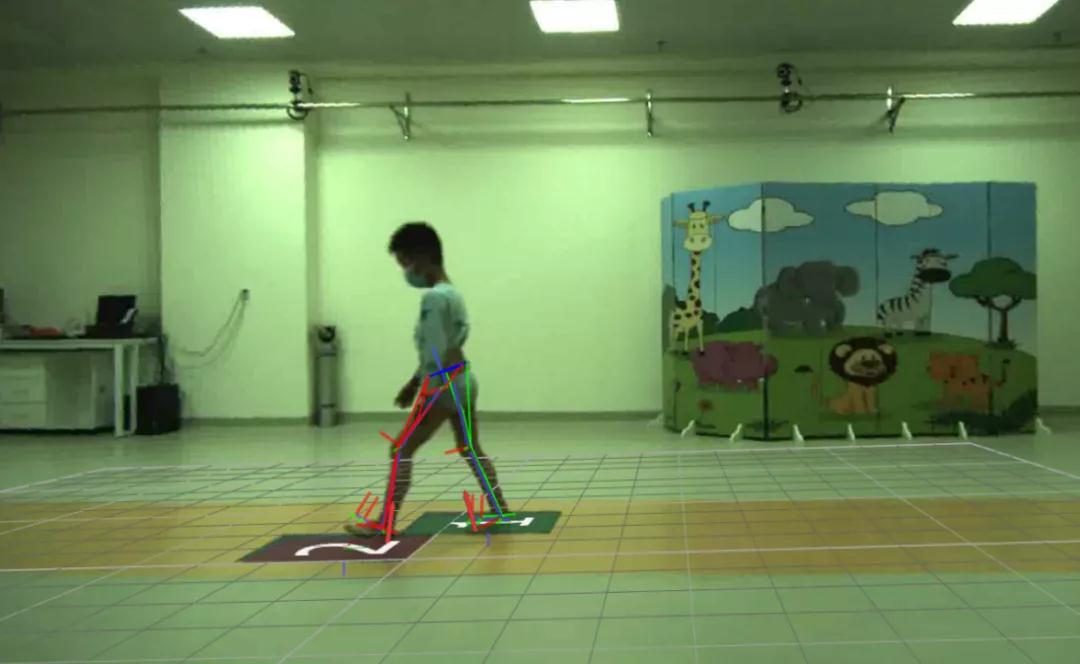

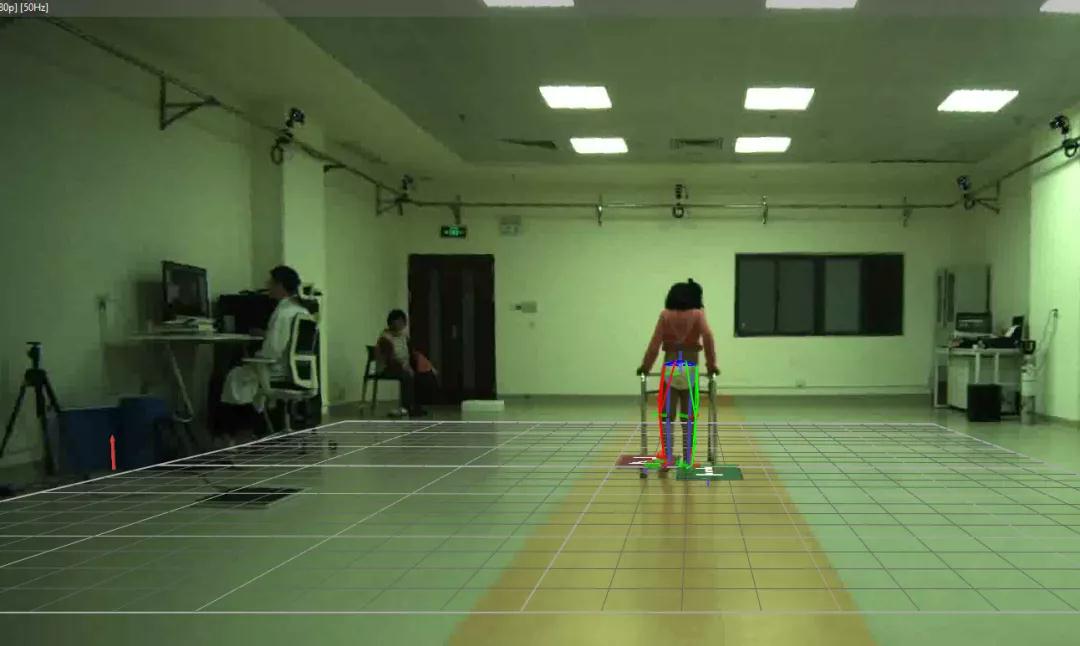

三维模型与视频叠加效果图


配套软件

1、Nexus采集软件：生命科学研究领域首选

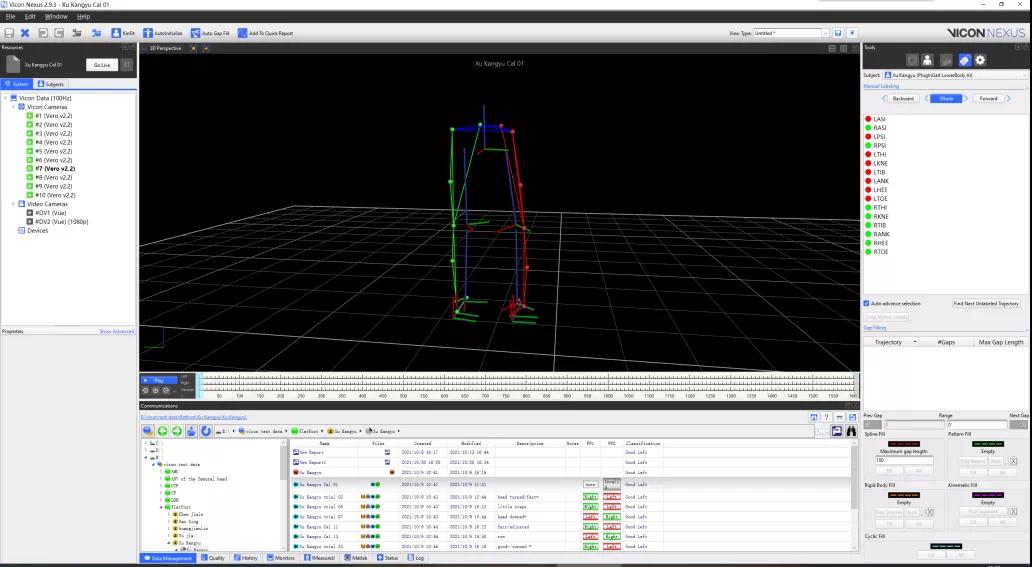

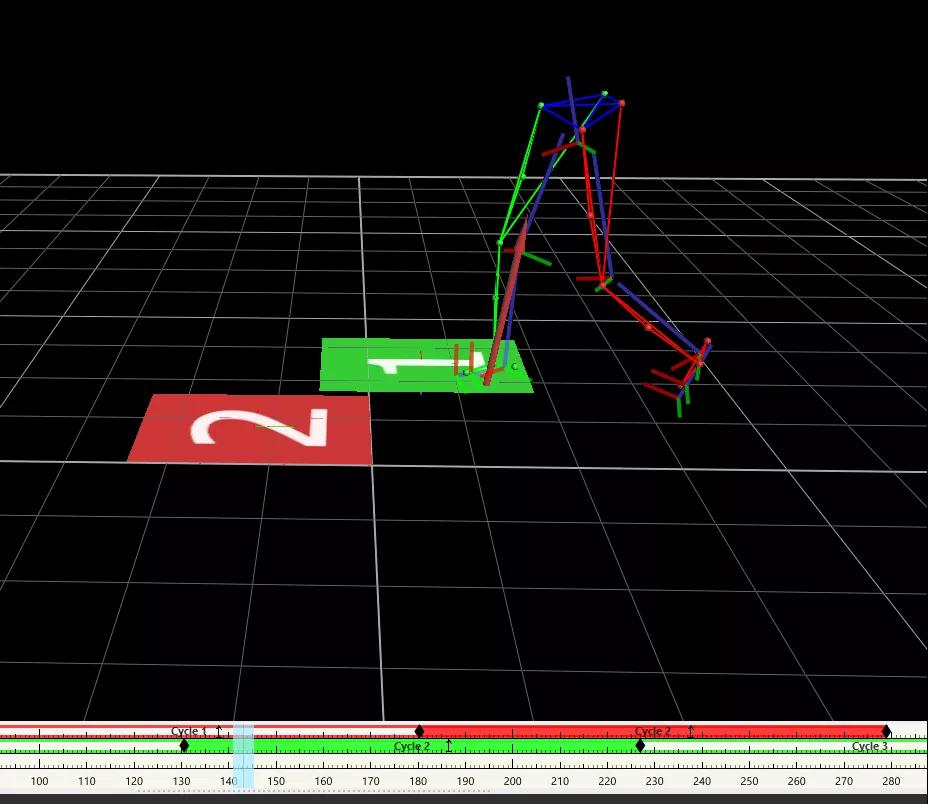

Nexus 2.9.3 软件操作界面

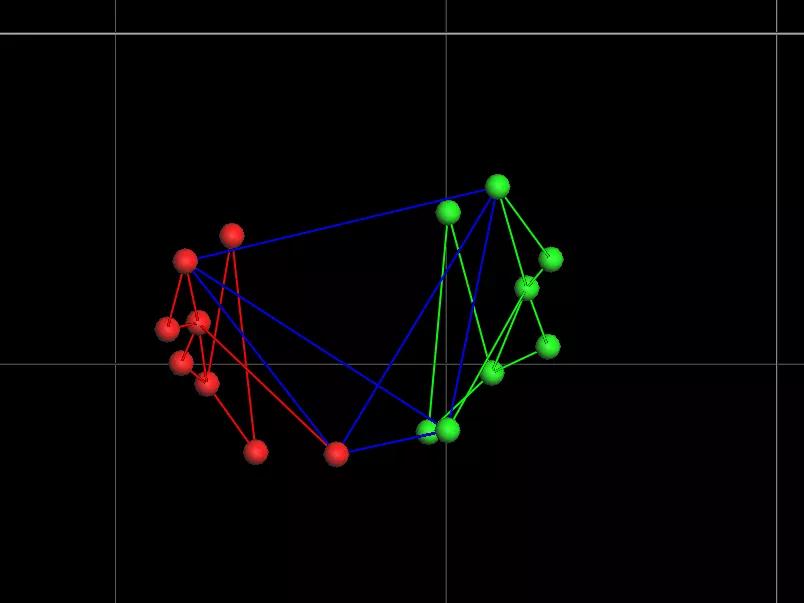

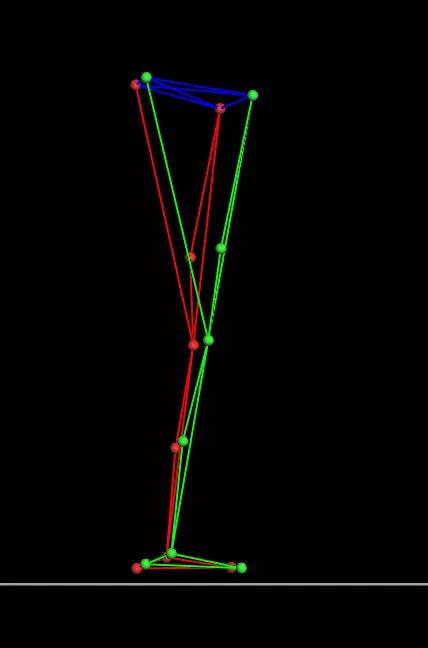

                                         静态模型（矢状面）                                                                                         （冠状面）


特点

* Vicon系统配套使用的实时采集软件，界面友好、易用

*支持二维、三维动态显示采集记录，并360度旋转调整角度

*通过Apple平板的Vicon App，可对镜头进行设置、校准和记录

*可与视频摄像机同步拍摄，并实现反光点和视频影像的叠加播放

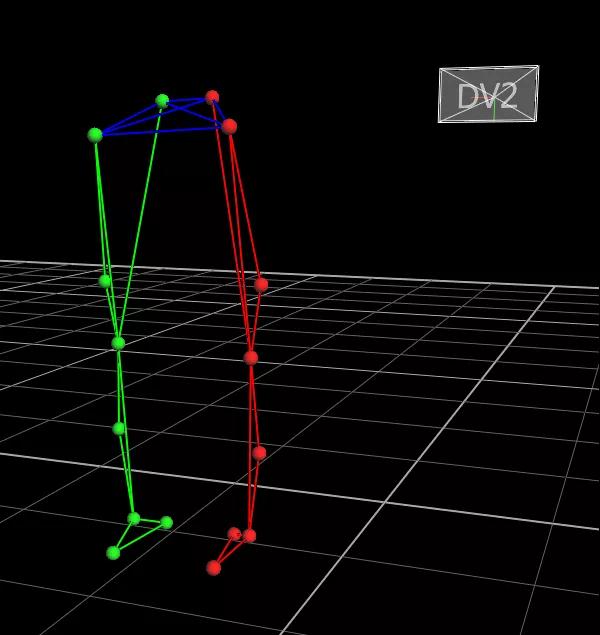

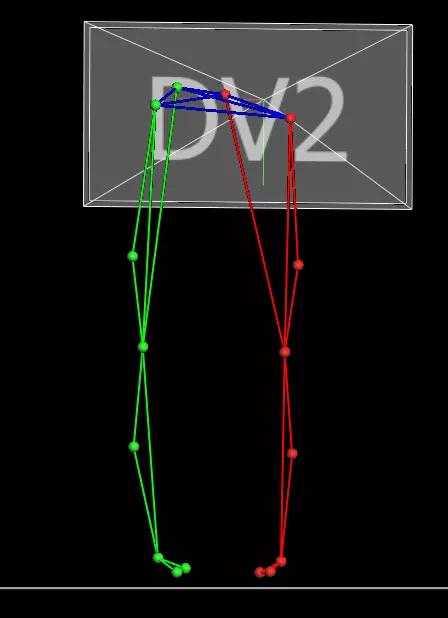

                                                      静态模型                                                                                                         动态模型


2、Polygon报告分析软件

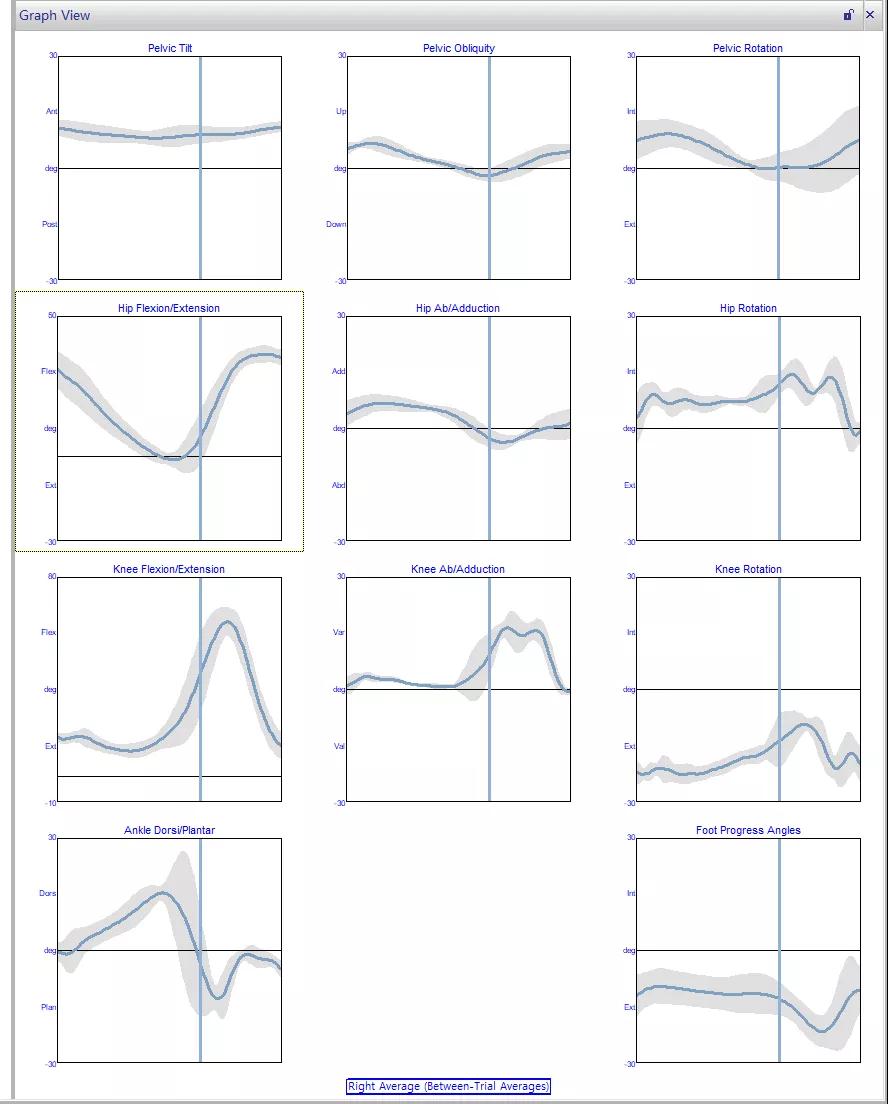

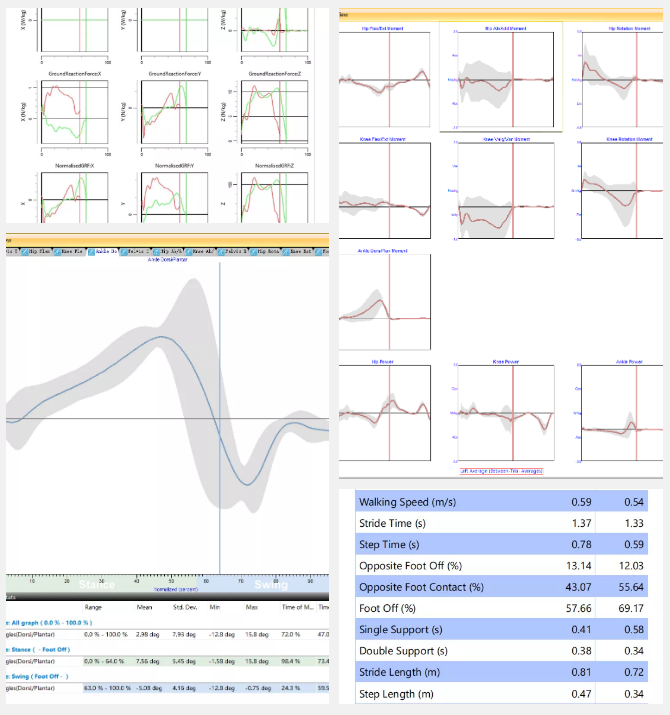

参数分析图

* 综合的多媒体报告软件,包括3D动画及表面图可视化仿真

* 同步影像、运动学、动力学分析图表及超链接文字图面

* 支持导入c3d、pxd、gcd、obj、mkr、pdf、mpg、avi等多种格式的数据

* 报告可导出为Excel表格、Word文档、PDF文档和HTML文件格式


设备二

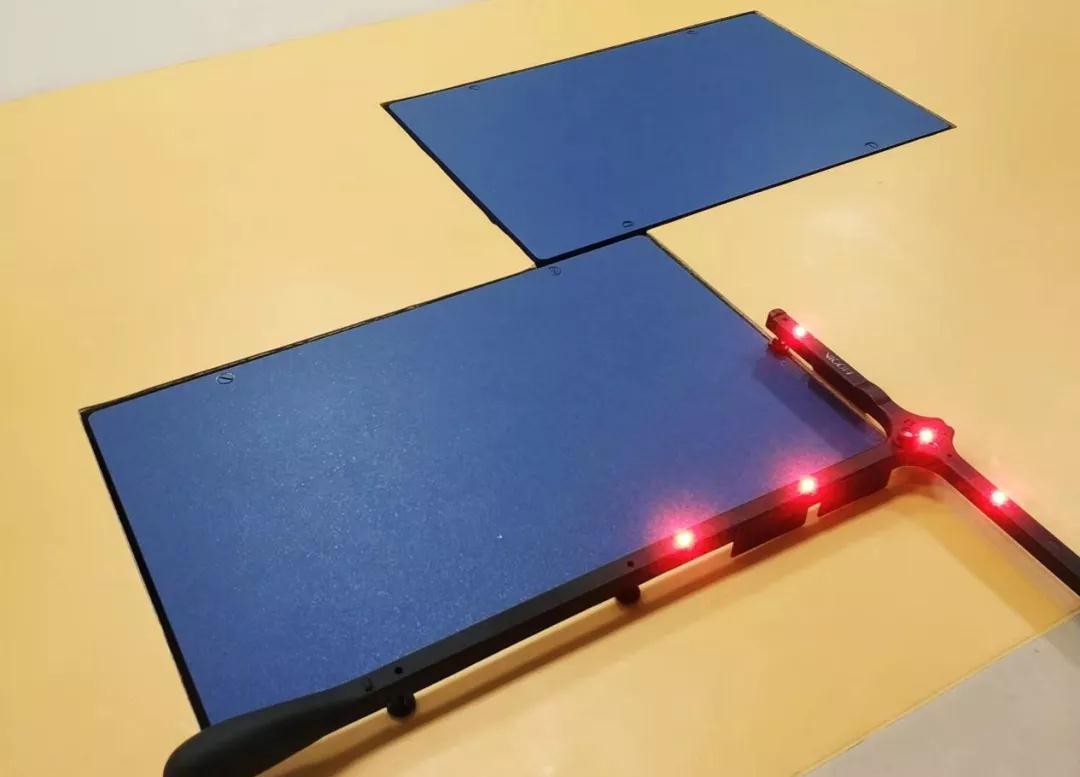

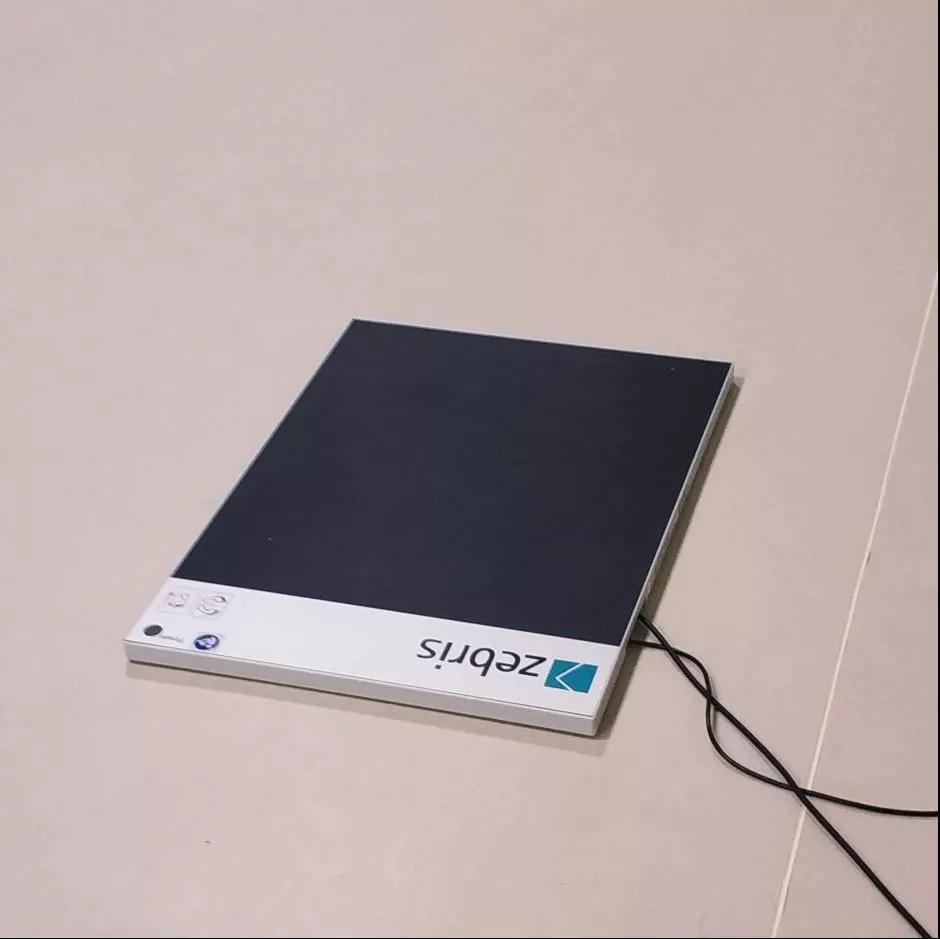

德国zebris 足底压力分布测量平板


平板内置电窑式压力传感器，可以快速准确地进行足底压力分析，支持步态分析和静态平衡测试。


特点：

* 标准化电容式传感器



配套软件

3、足底压力采集分析软件

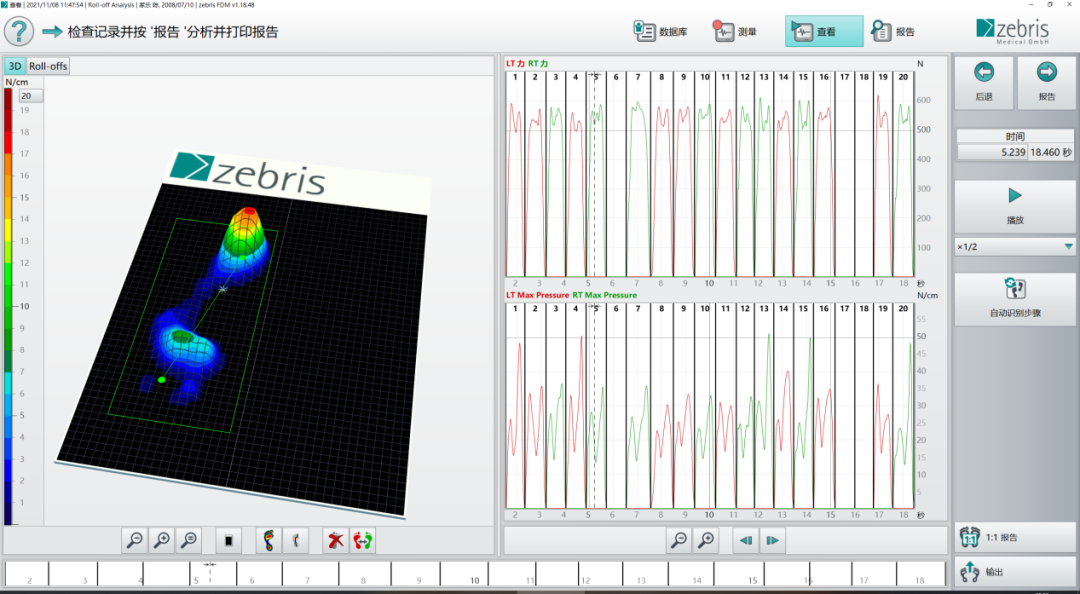

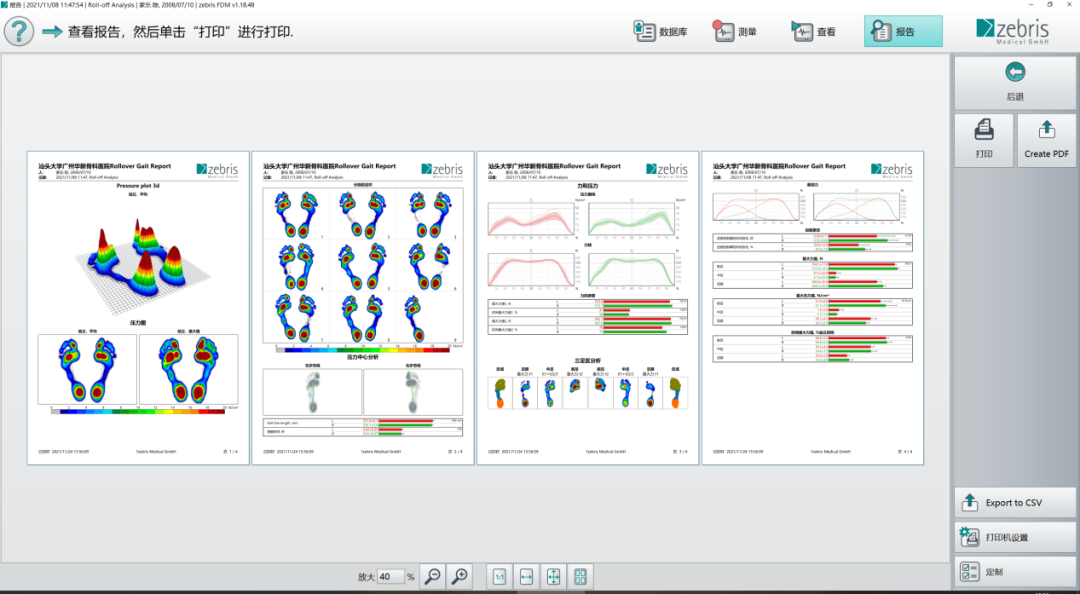

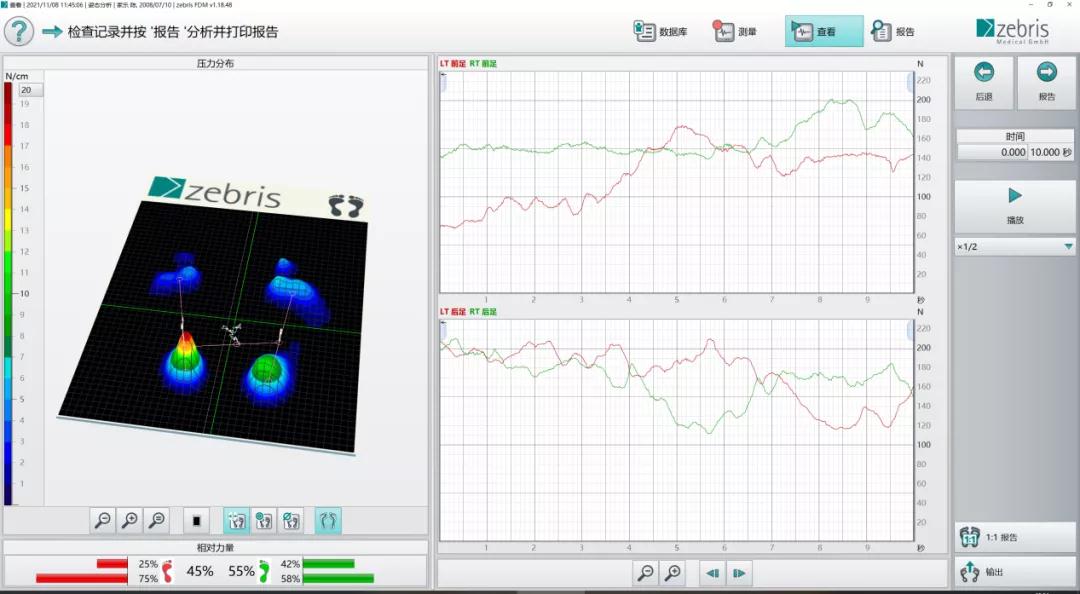

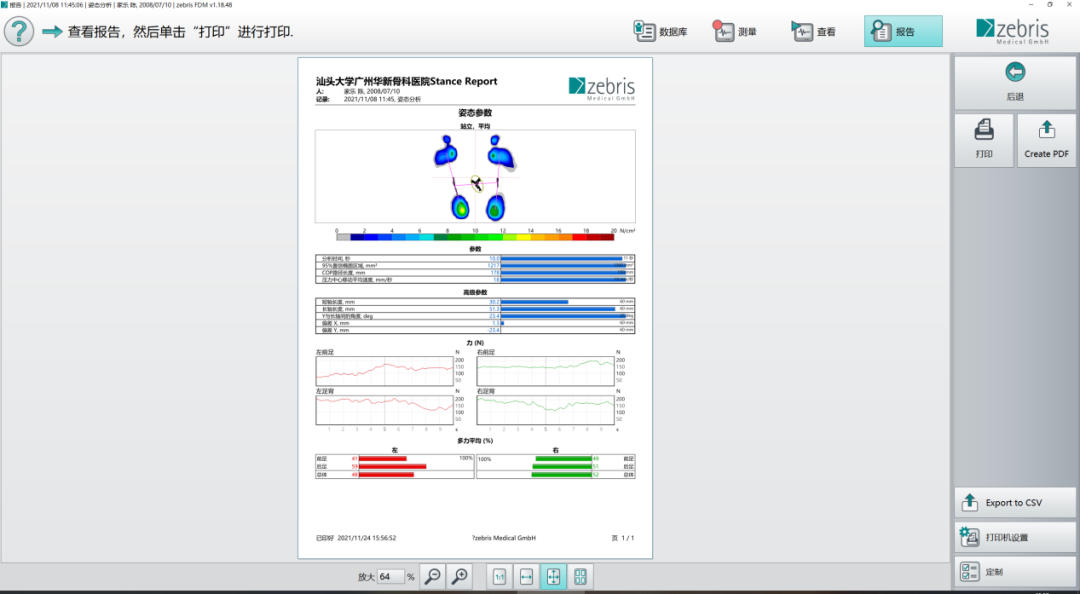

静态、动态足底压力采集和分析报告图


采集分析软件：

* 软件操作简单，易用性强

* 数据库形式存储记录，便于数据的管理和查找

* 支持静态平衡分析，实时显示压力中心移动情况，左右脚和前后足的压力分布百分比

* 支持动态足底压力分析

* 支持足部分区，分析不同区域的最大力、压力和接触时间

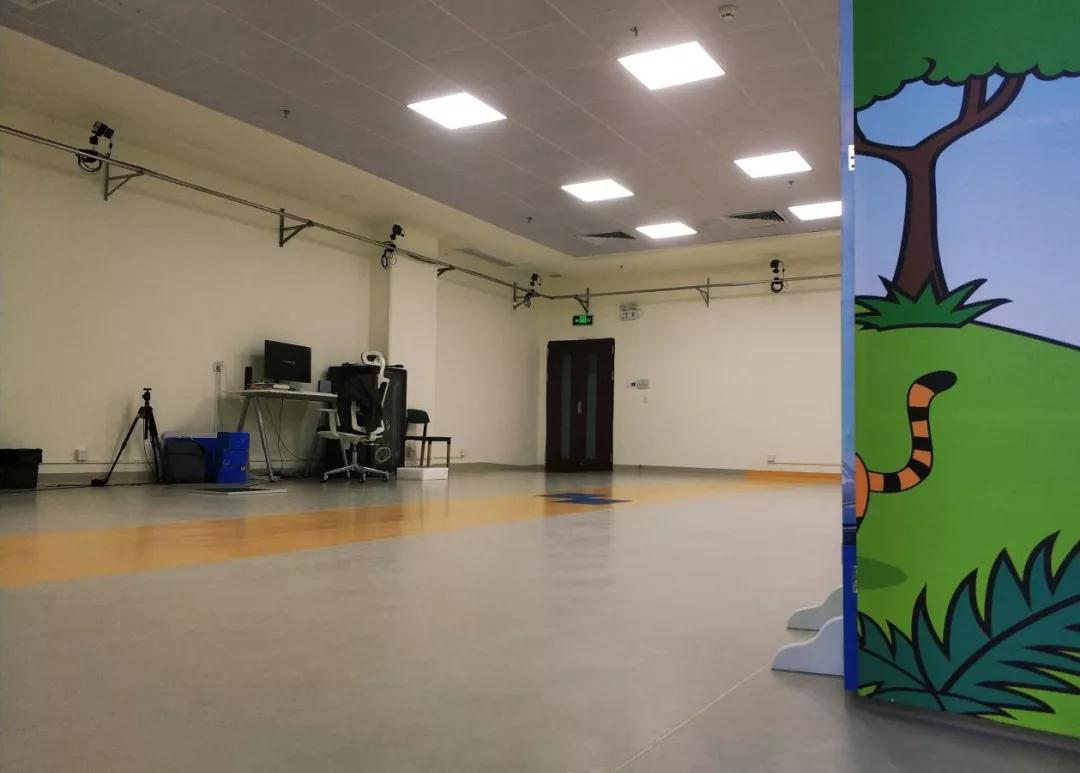

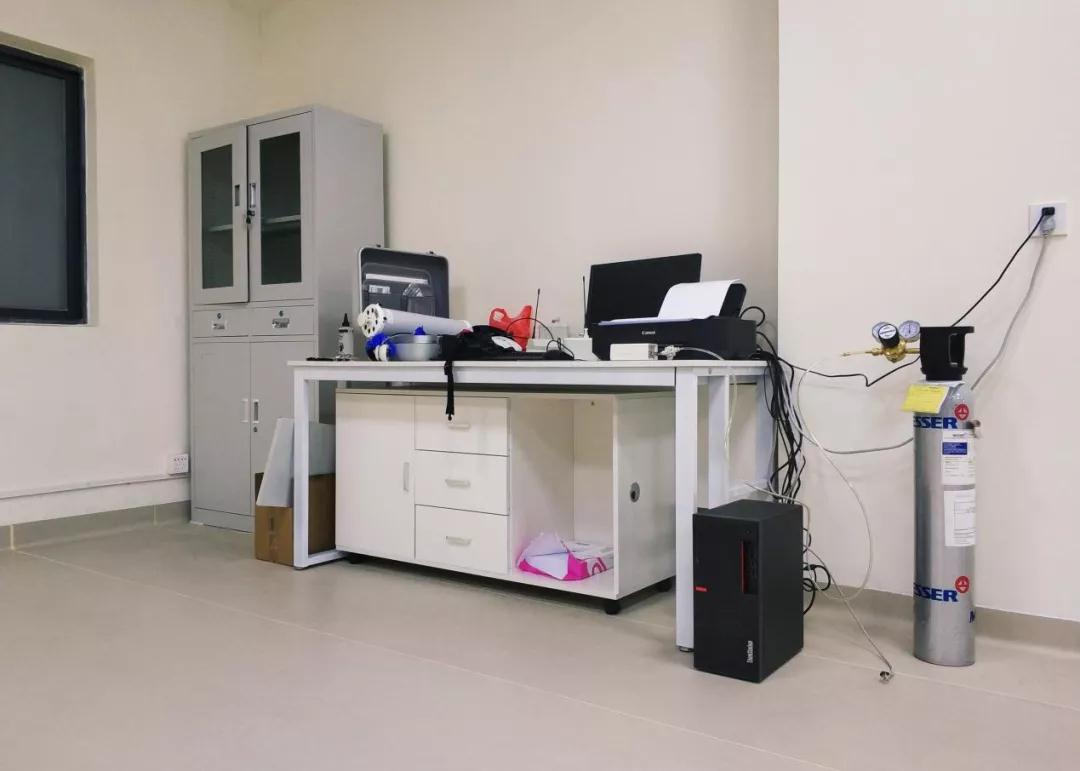

四、科室环境


到目前为止，到我院实验室里进行步态分析检测患者的诊断有：

脑瘫（CP）

偏瘫（Hemiplegia）

髋关节发育不良/先天性髋关节脱位（DDH）

先天性马蹄足/神经源性马蹄足（CCF/Neurologic Clubfoot）

膝外翻（Genu Valgum）

扁平足（Flatfoot）

股骨头坏死（AVN of Femural Head）

先天性多关节挛缩症（AMC）

......


五、联系方式

医院热线：020-28261365

步态分析实验室：15088089250（陈奂宇）


参考文献

1-3, An Introduction to Gait Analysis, 4th Ed. by Michael W. Whittle PhD.

4,《步态分析：正常和病理功能》Jacquelin Perry，Judith M.Burnfield编，姜淑云译.

5, Measuring Walking A Handbook of Clinical Gait Analysis, by Richard W. Baker.

6. The Identification and Treatment of Gait Problems in Cerebral Palsy (2nd Edition), by James R. Gage, Michael H. Schwartz, Steven E. Koop, Tom F. Novacheck. Page 260.
